HKW3智能型万能式断路器

HKW3系列智能空气断路器（以下简称ACB）适用于交流50Hz，额定电压400V、690V，额定电流630A～6300A的网络电路中。主要用于分配能量，保护线路及供电装置免受短路、欠电压、单相接地故障等故障的影响

产品介绍

HKW3系列智能空气断路器（以下简称ACB）适用于交流50Hz，额定电压400V、690V，额定电流630A～6300A的网络电路中。主要用于分配能量，保护线路及供电装置免受短路、欠电压、单相接地故障等故障的影响。ACB具有智能保护功能，关键部件采用智能脱扣器。脱扣器可以进行精确的选择性保护，避免断电，提高供电的可靠性。产品符合IEC60947-1、IEC60947-2标准。

1.额定电流在机架电流范围内

2000年输入：630A、800A、1000A、1250A、1600A、2000A；

3200输入：2000A、2500A、3200A；

6300输入：4000A、5000A、6300A；

2.极数

3-默认，4-4 极

3.安装

固定式-卧式、立式

抽出式-卧式、立式

注：2000型为垂直接线，其他为水平接线

4.控制单元

L型-拨码开关方式，过流保护（过载、短延时、瞬间）。

2M型-数字显示、过流保护（过载、短延时、瞬时），4P或3P+N有接地保护（3M型为液晶显示）。

2H型-通讯功能、数字显示、过流保护（过载、短延时、瞬时），4P或3P+N有接地保护（3H类型为液晶显示屏）。

5.常用配件

合闸电磁铁-AC230V、AC400V、DC220V

欠压脱扣器-AC230V、AC400V、欠压瞬时、欠压延时

释放（闭合）磁铁-AC230V、AC400V、DC220V

电动操作机构-AC230V、AC400V、DC110V、DC220V

辅助触头-标准型（4a4b）、特殊型（5a5b、6a6b）

注：a-常开，b-常闭

6.可选配件

机械联锁：

断路器一台（1锁+1钥匙）

两台断路器（钢缆联锁、连杆联锁、2锁+1钥匙）

三个断路器（3锁+2钥匙，连杆互锁）

自动动力传输系统

电流互感器与中性线连接

运行条件

使用条件
物品	描述
环境温度	-5℃~+40℃（特殊订单产品除外）
高度	≤2000米
污染等级	3
安全类别	主电路及欠压脱扣线圈为IV，其他辅助及控制电路为III
安装位置	垂直安装，倾斜不超过5度
环境保护	大部分零件采用可回收、可降解材料
隔离功能	具有隔离功能

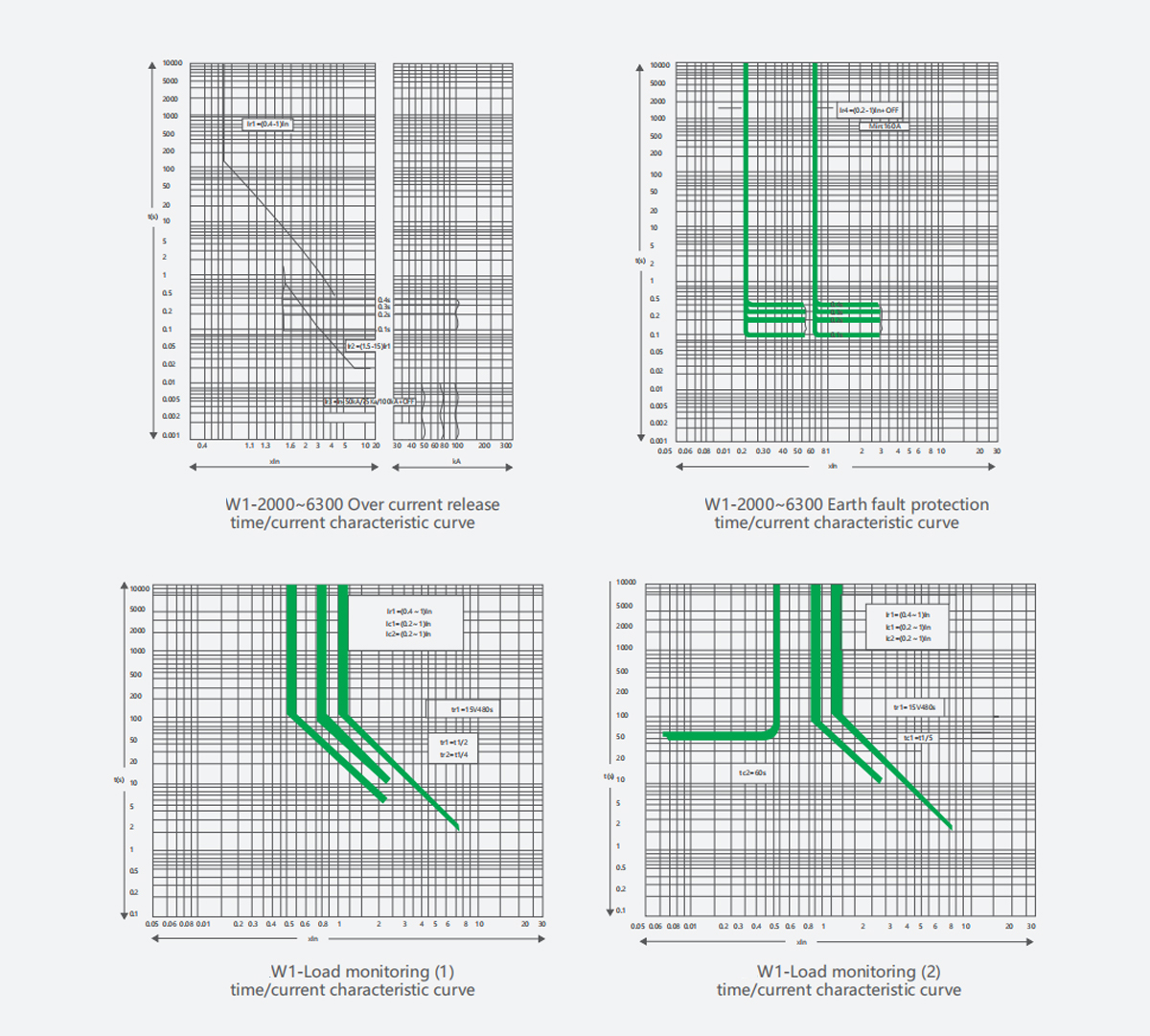

曲线

参数

类型			HKW3-2000	HKW3-3200	HKW3-6300
极			3P、4P	3P、4P	3P、4P
使用类别			乙	乙	乙
额定电流In		一个	630, 800, 1000，1250, 1600, 2000	2000、2500、3200	4000、5000、6300
额定频率		赫兹	50	50	50
额定工作电压Ue		V	400, 690	400, 690	400, 690
额定绝缘电压Ui		V	800	800	800
飞弧距离		毫米	0	0	0
额定冲击耐受电压Uimp		V	8000	8000	8000
额定运行短路分断能力Ics（Ot-CO）	400V	kA	50	80	100
额定运行短路分断能力Ics（Ot-CO）	660V	kA	40	50	75
额定限制短路	400V	kA	80	80	120
分断能力 Icu (Ot-CO)	660V	kA	50	65	85
额定短时耐受电流Icw（Ot-CO，AC400V 0.4S）	400V	kA	50	65	85
使用寿命	每小时	次	20	20	10
	电气	次	1000	500	500
	机械的	次	10000	5000	5000
完全断开时间		多发性硬化症	20~30	20~30	20~30
完全关闭时间		多发性硬化症	55~70	55~70	55~70
功耗	3P	瓦	360	1200	2000年
功耗	4P	瓦	450	1750	2300
各极电阻	固定式	微欧姆	11	9	-
各极电阻	抽出式	微欧姆	20	14	10

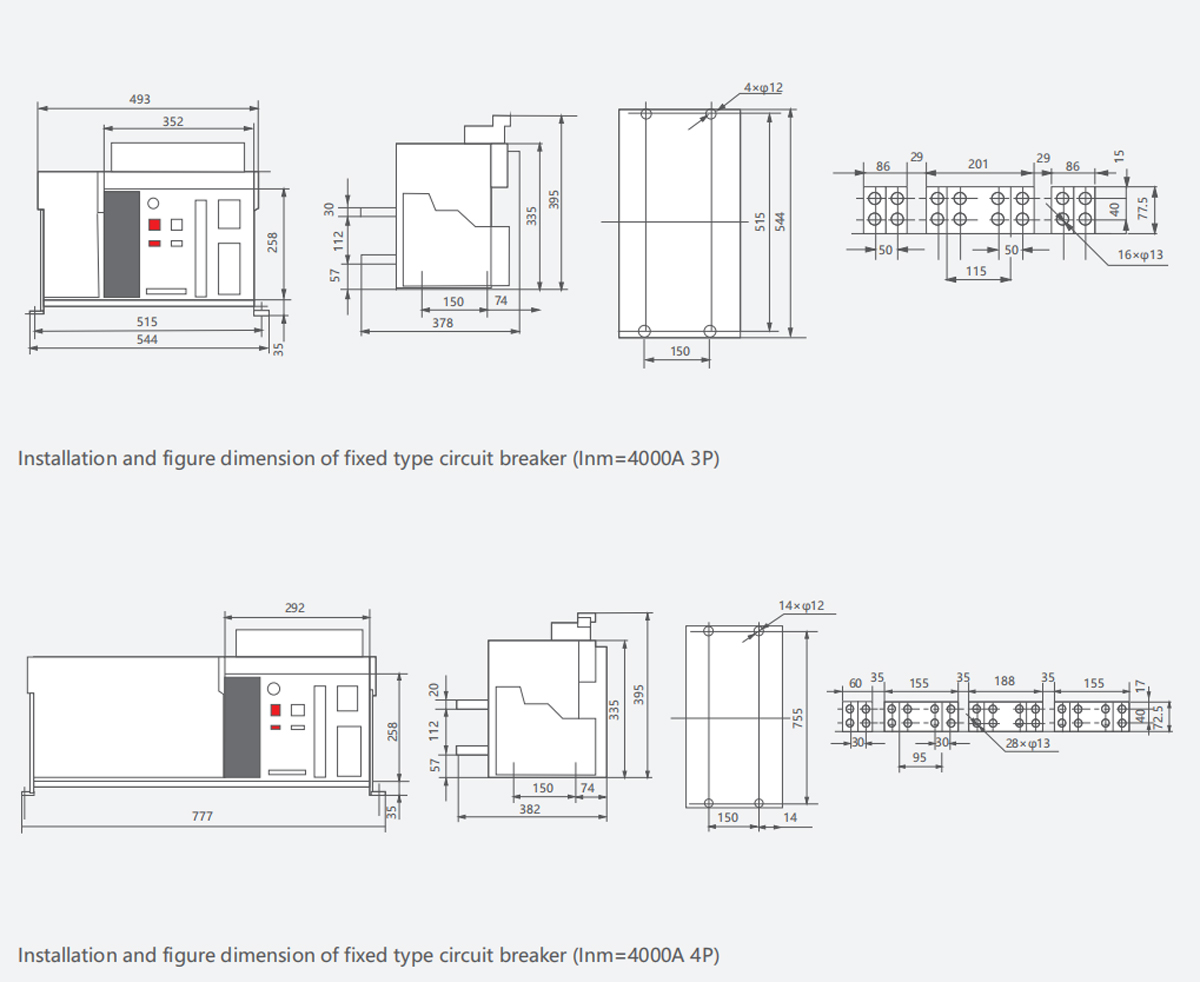

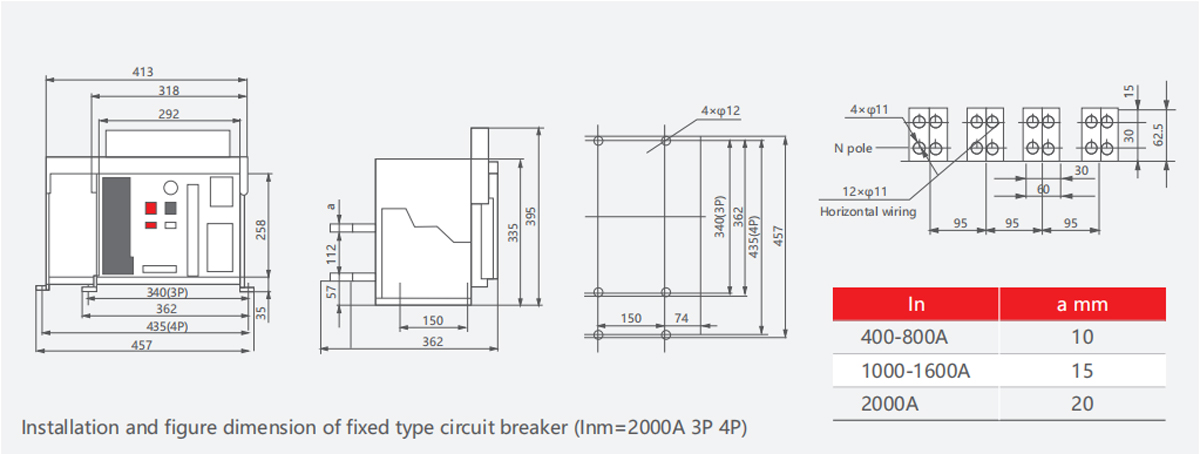

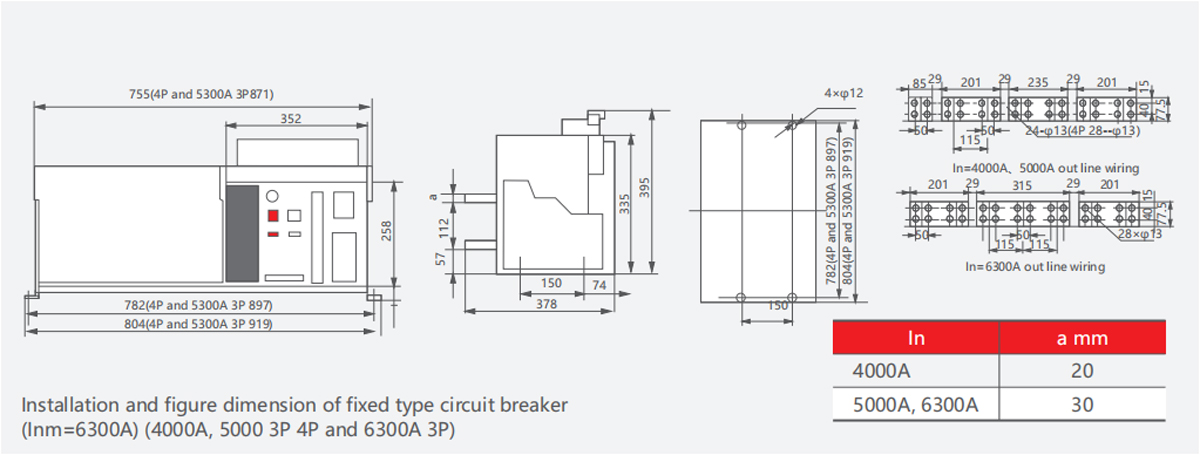

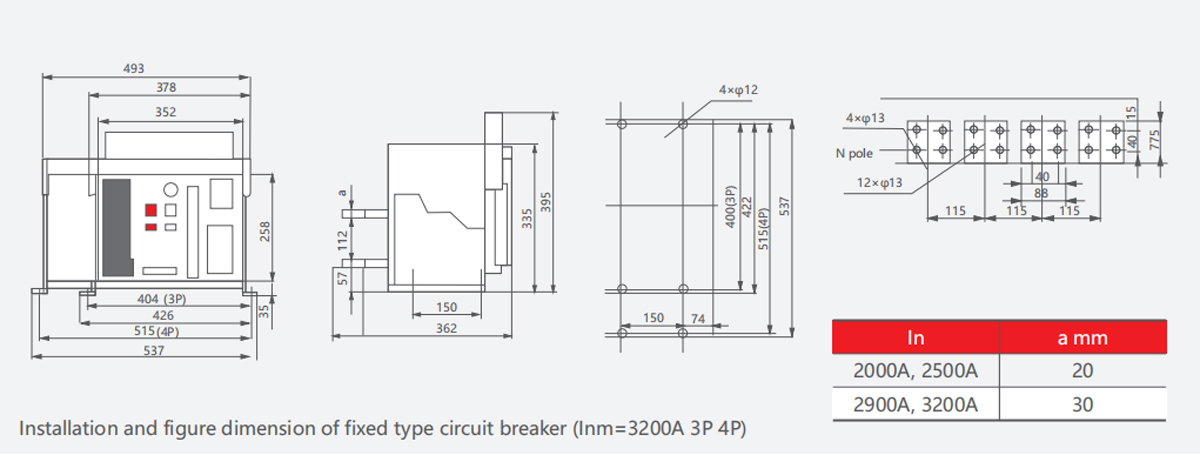

尺寸（长×宽×高）	3P固定式	毫米	362×323×402	422×323×402
	3P抽出式	毫米	375×461×452	435×471×452
	4P固定式	毫米	457×323×402	537×323×402
	4P抽出式	毫米	470×461×452	550×471×452
大约重量	3P固定式	千克	41	55
	3P抽出式	千克	71	95	245
	4P固定式	千克	51.5	65	-
	4P抽出式	千克	86
