产品参数

控制装置：内置控制器

产品结构：小体积、大电流、结构简单、ATS一体化

特点：切换速度快、故障率低、维护方便、性能可靠翼方式：前板接线

转换方式：电源转电网、电网转通用、自动切换、自恢复

产品车架：100、160、250、400、630、1000、1250、1600、2000、2500、3200

产品电流：20、32、40、63、80、100、125、160、200、225、250、315、400、500、630、800、1000、1250、1600、2000、2500、3200A

产品分类： LBOAD开关型

杆数: 3,4

标准：GB/T14048.11

ATSE：PC级

产品介绍

1.HKQ3自动转换开关（ATSE）集开关与控制逻辑于一体，无需附加控制器，实现自动机电切换、电压检测、电气、机械联动功能、自动、电动远程紧急手动控制一体化。

2.这是逻辑控制面板！由各种逻辑指令来管理机器，用变速箱来实现操作，开关弹簧电机存储，瞬时释放加速度，快速进入子电路或电路转换，很明显受到安全禁闭状态的影响，大大提高了各种电气性能和机械性能。

2.开关整体设计为金属外壳，紧凑坚固。开关控制部分为金属外壳，介电性能强，防护能力强，操作安全可靠。

3.开关电源系统适用于主电源和备用电源自动切换或两组负载设备自动安全隔离。

4.开关外观美观、创意、简洁、体积小、功能全是不同场合的理想选择。

符合标准

IEC60947-1(1998)/GB/T14048.1-2002《低压开关设备和控制设备通用规则》

IEC60947-3(1999)/GB14048.3-2002《低压开关设备和控制设备、低压开关、隔离开关、隔离开关和熔断器组合电器》

IEC60947-6(1999)/GB14048.11-2016《低压开关设备和控制设备多功能电器第1部分：自动转换开关设备》

产品应用

1.HKQ3系列双电源自动转换开关主要适用于交流50Hz、额定电压AC400V、工作电压220V、额定电流16A至630A的配电或发电机网络中。有主电源和备用电源，或作为市电到发电机的负载切换。同时也可用于不频繁接通和分断的电路、线路的隔离。

2、本产品广泛应用于医院、银行、高层建筑等不允许供电、配电及自动化系统故障的重要场所。

性能及特点

1、采用双排式复合触头、侧拉机构、微电机预储能和微电子控制技术，实现零闪络（无灭弧室）。

2、可靠的电气、机械联锁连锁，各执行元件独立设有隔离开关，使用安全可靠。

3、采用过零技术，可以在零下强制执行紧急状态（同时砍掉2路），满足消防需要。

4、执行负荷隔离开关采用单电机驱动，切换可靠平稳，无噪音，无冲击。

5、驱动器仅在通过切换瞬态电流来实现电气负载隔离，稳定工作而不提供电流，节能效果显着。

6.执行负载采用机械隔离开关装置，确保备用电源可靠互不干扰。

7、明显的开关位置指示、挂锁等功能，可靠性高，使用寿命达8000次以上。

8、机电一体化设计，开关转换准确、灵活、平稳，采用国际先进的逻辑控制技术，抗干扰能力强，不受外界干扰。

9.配合主电、备用电、或主电、备用电、主电、备用电均关，三种稳定工作（1-O-1I）。

10、安装方便，控制电路回路采用直插式端子连接器。

11.四种操作模式：紧急手动操作、电动遥控操作、自动状态下紧急断开操作、自动控制操作。

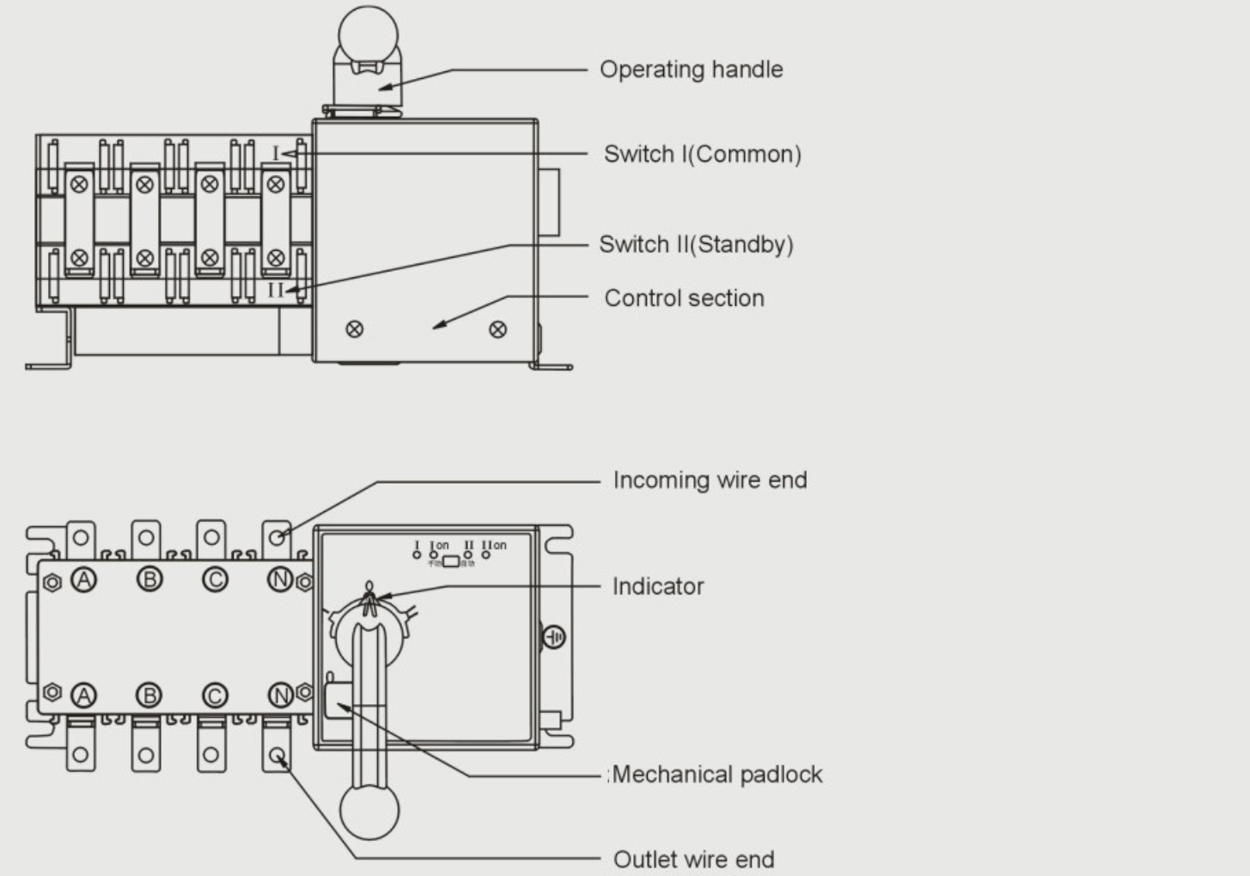

开关结构说明

1、按钮处于手动和自动状态：控制开关内部控制线供电。当按钮处于自动模式时，开关可实现自动转换和消防双分体；当按钮处于手动模式且锁关闭时，只能手动操作开关。

2、操作手柄：使用操作手柄进行手动操作时，必须按下按钮才能手动。

3.指示灯：指示开关的三种状态（I、0、I），“I”表示开关I闭合，II”表示开关II闭合，*0”表示开关I和开关II均断开。

开关控制类型及对应功能（订货时注明功能）

1.I型：全自动。

2.I型：全自动、消防双分体，可选配发电机功能。

3.I型：缺相检测及保护，全自动，免战双分体，带发电机功能。

4.全自动：自动切换、自动恢复。当常用电源断电时，开关会自动切换到备用电源；当常用电源恢复正常时，开关会自动恢复切换至常用电源。

5、消防双分体：紧急情况或设备维修时，启动24V消防电源自锁按钮，自动切换到“0”位置，切断双电源。

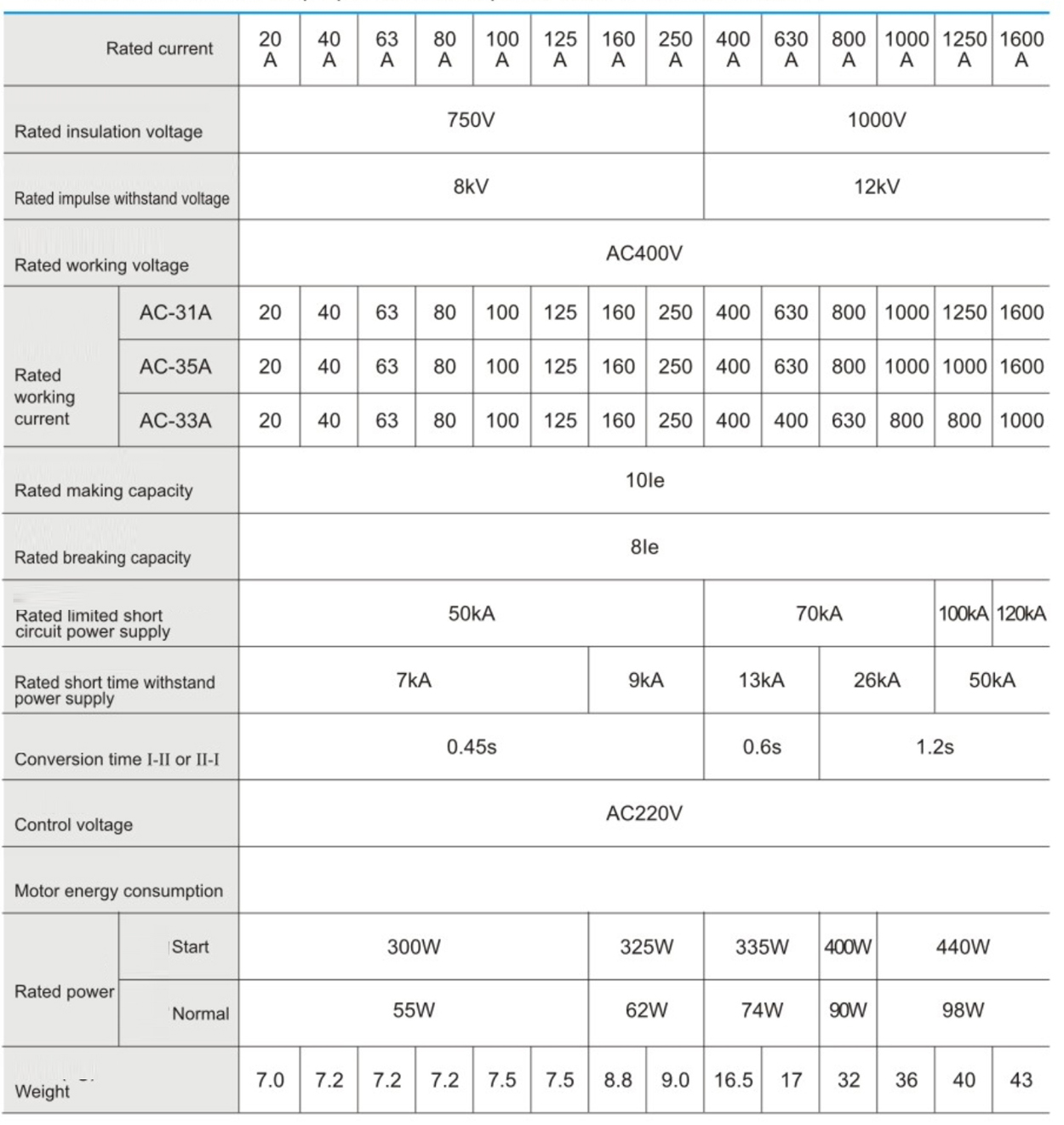

主要技术参数

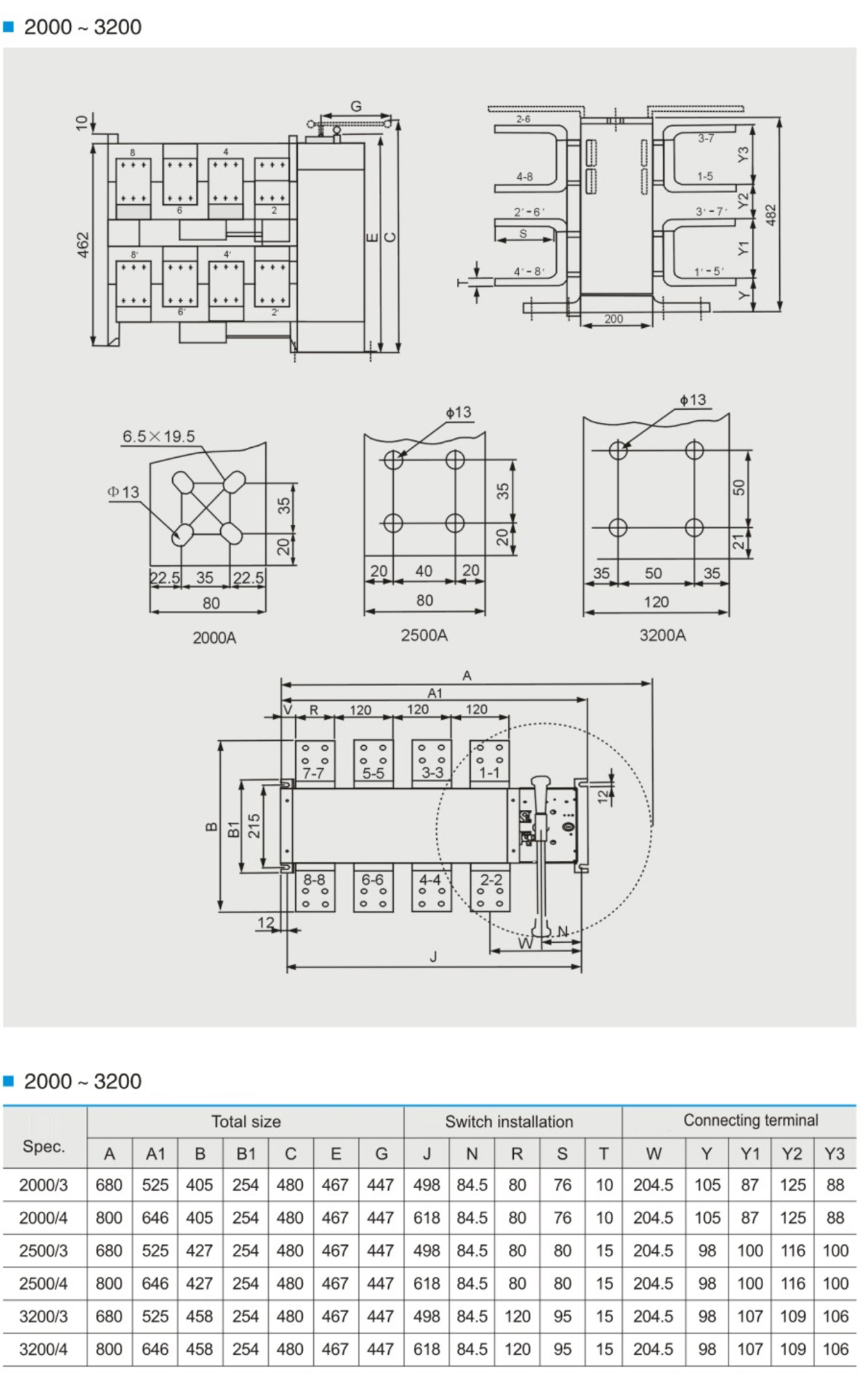

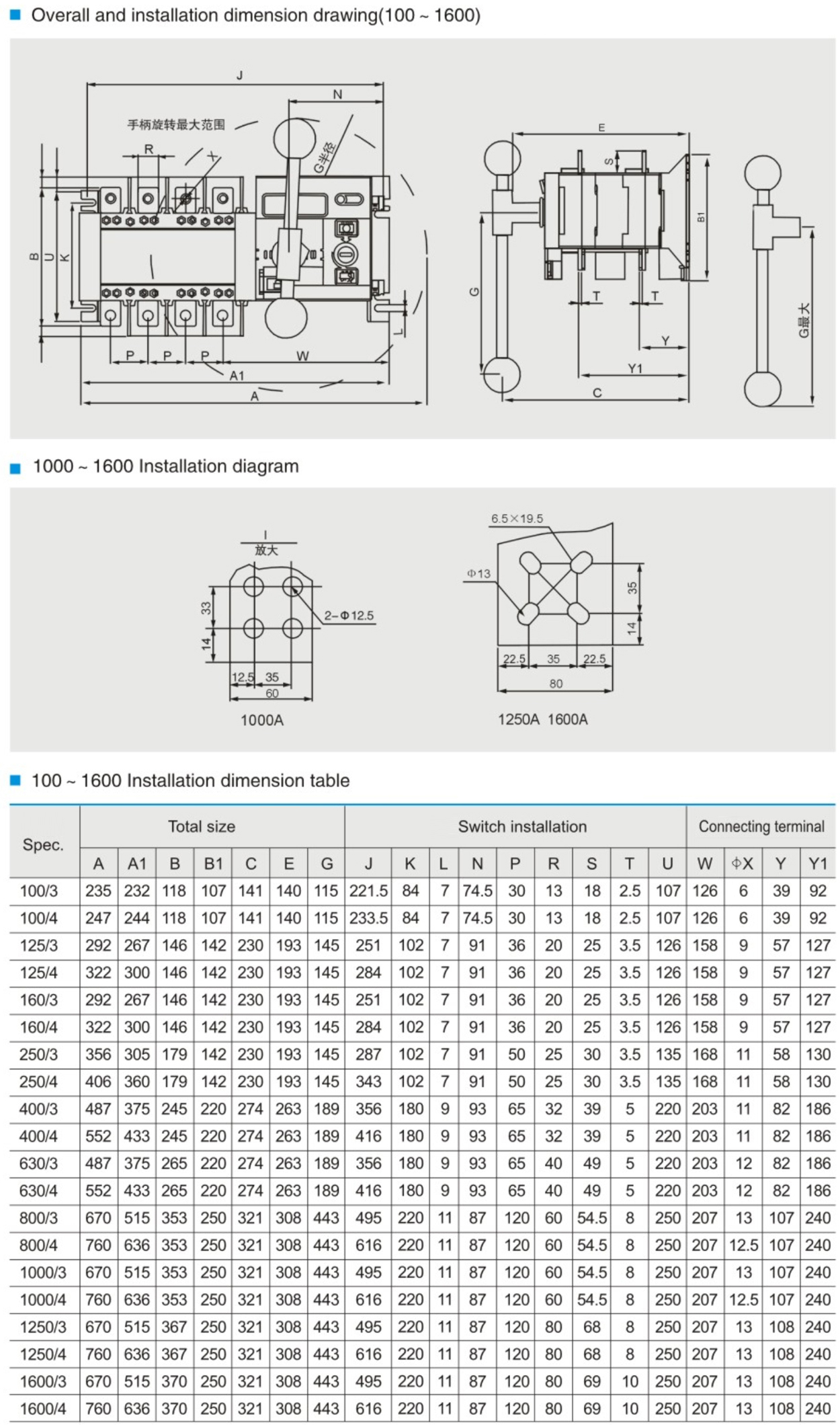

外形及安装尺寸
