产品介绍

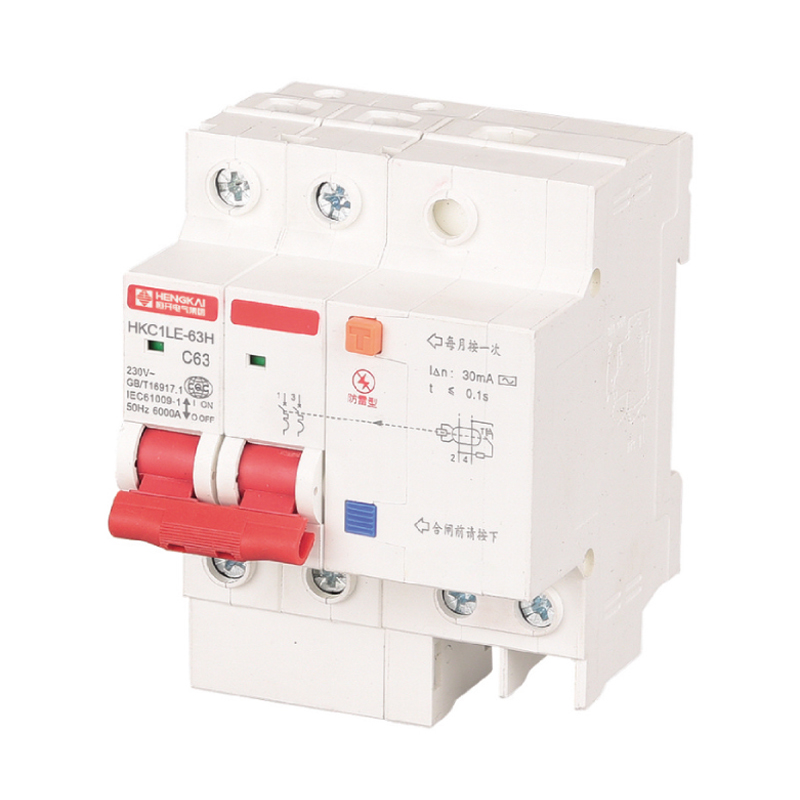

HKC1系列小型断路器适用于交流50/60Hz、额定电压230V/400V、额定电流至63A电路中作建筑线路设施及类似用途的过电流保护。它们具有隔离、过载、短路保护功能，也可用于正常情况下线路的不频繁操作和切换。
断路器适用于工业、商业、高层建筑、住宅等各种场所。
标准：IEC/EN 60898-1、IEC/EN 60947-2

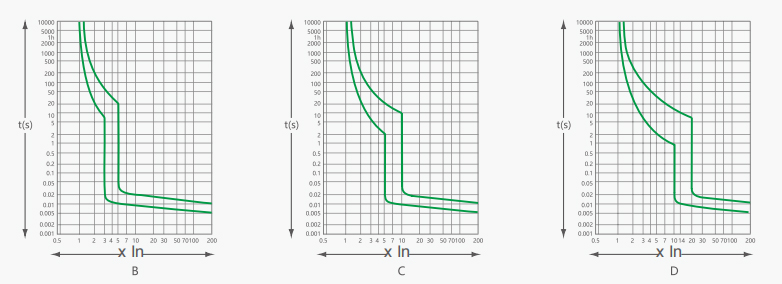

曲线
技术参数
| 类型 | 标准 | IEC/EN 60898-1 | |
|
电气 特性 |
额定电流In | 一个 | 1,2,4,6,10,16,20,25,32,40,50,63 |
| 波兰人 | 磷 | 1,2,3,4 | |
| 额定电压Ue | V | 230/400 | |
| 绝缘电压Ui | V | 500 | |
| 额定频率 | 赫兹 | 50/60 | |
| 额定分断能力 | 一个 | 45,006,000 | |
| 额定冲击耐受电压(1.2/50)Uimp | V | 4500(80A)/6000(1-63A) | |
| 介电测试电压 ind.Freq.1min | 电压 | 2 | |
| 污染程度 | 2 | ||
| 热磁释放特性 | 乙、丙、丁 | ||
|
机械 特性 |
电气寿命 | t | 6000 |
| 机械寿命 | t | 20000 | |
| 防护等级 | IP20 | ||
|
热敏元件设定参考温度 |
℃ | 30 | |
|
环境温度 （日平均值≤35℃） |
℃ | -5~+40 | |
| 储存温度 | ℃ | -25~+70 | |
| 安装 | 端子连接类型 | 电缆/针式母排 | |
| 电缆顶部/底部端子尺寸 | 平方毫米 | 25 | |
| 任意波形发生器 | 18-3 | ||
| 母线顶部/底部端子尺寸 | 平方毫米 | 25 | |
| 任意波形发生器 | 18-3 | ||
| 拧紧扭矩 | 牛*米 | 2 | |
| 英寸-磅 | 18 | ||
| 安装 | 通过快速夹安装在 DIN 导轨 EN 60715(35mm) 上 | ||
| 联系 |
从顶部或底部 |

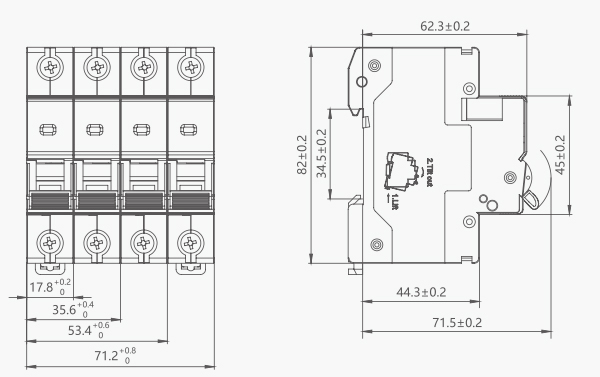

外形及安装尺寸(mm)
