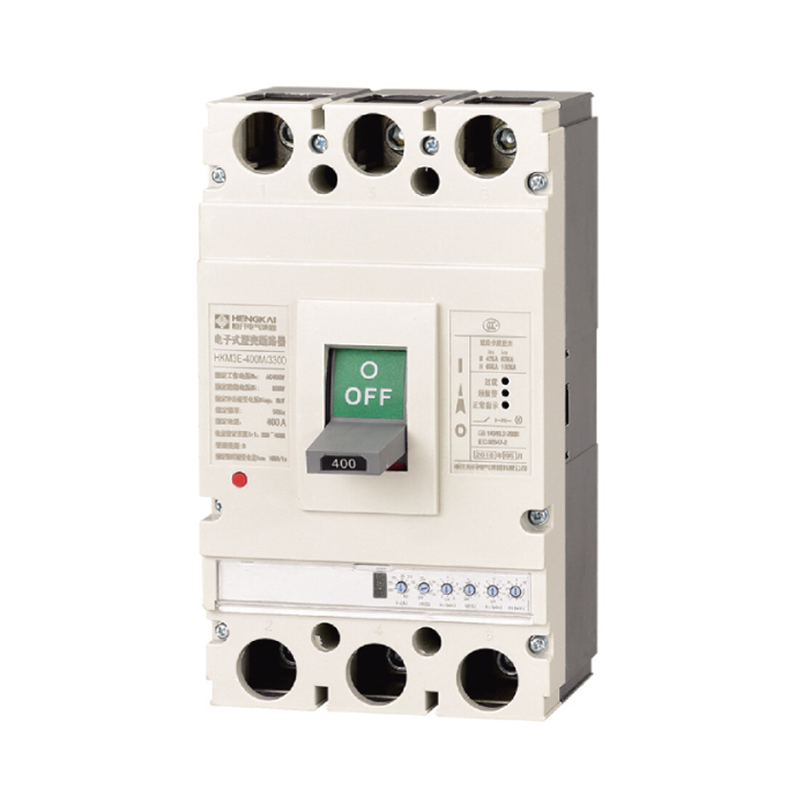

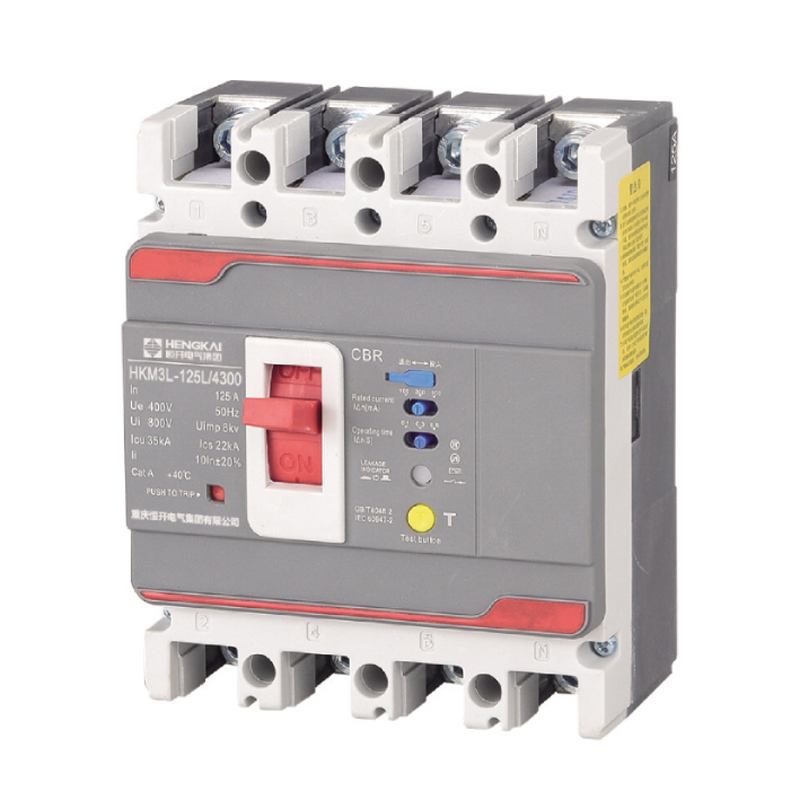

HKM3系列塑壳式(漏电)(电子式)断路器

HKM3系列塑壳断路器采用国际先进设计和制造技术，按额定极限短路分断能力（Icu）分为L型（标准型）、M型（更高型）。该断路器具有体积小、结构紧凑、分断能力高、飞弧距离短、抗振动等特点，广泛应用于陆地和船用产品...

产品介绍

产品概述

HKM3系列塑壳断路器（以下简称断路器）采用国际先进设计和制造技术，按额定极限短路分断能力（Icu）分为L型（标准型）、M型（更高型）。该断路器具有体积小、结构紧凑、分断能力高、飞弧距离短、抗振动等特点，广泛应用于陆地和船用产品，适用于交流50Hz、额定绝缘电压800V（HKM3-63～500V）、额定工作电压690V（HKM3-63～400V）及以下、额定电流至1600A的配电网络中。可用于分配电力和保护电力设备免受过载、短路、欠电压等影响，对电机不频繁启动时也起到保护作用，对过载、短路、欠压等进行保护。该系列中，机架从63-630A三极产品还配有透明盖，方便客户观察产品运行情况。

断路器可垂直安装，也可水平安装。标准：IEC60947-2。

配置表

1.配电用空白，2.电机保护用

2.空白为手柄直接操作，Z为旋转手柄操作，P为

电机驱动操作

3.4P断路器的N极有2种类型：

A:如果没有当前发布的组件，N-Pole 始终处于正在制作状态（不是断路器）；

B：无电流释放元件，N极与其他三个极制成。

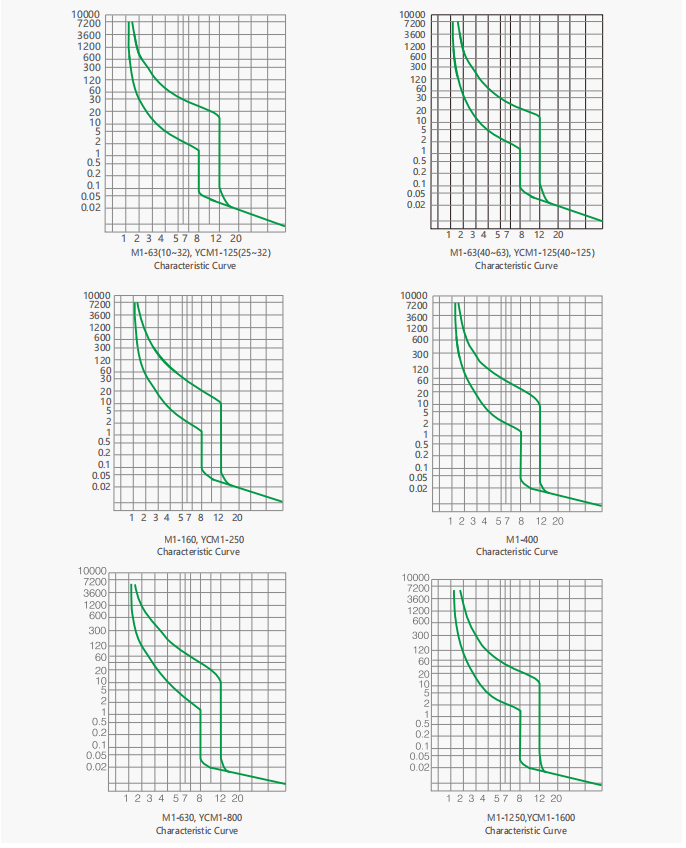

曲线

使用条件

1.温度：-5℃~+40℃； 24h内的平均值不超过+35℃。对于热磁式断路器释放时，+40℃被设定为额定标准温度。若温度不在-5℃~+40℃之间，请联系我们温度补偿修正；

2.海拔高度：不超过2000m（安装地点海拔超过2000m请联系我们索取折减系数）

3、污染等级：3级；

4.空气条件：

安装现场，最高温度+40℃时相对湿度不超过50%，以下允许更高的相对湿度

温度较低。例如，+20℃时相对湿度可以为90%。出现露水时应采取特殊措施。

技术数据

类型				HKM3-63		HKM3-125		HKM3-160	HKM3-250		HKM3-400		HKM3-630		HKM3-800		HKM3-1250		HKM3-1600
波兰人		磷		3	3,4	2,3	3,4	3	2,3,4		34、		34、		3, 4		3		3
额定电流In		一个		10 ,16,20, 25,32,40, 50 , 63		10, 16,20, 25, 32,40,50, 63, 80,100 ,125		100,125, 140 ,160	100、125、140 160、180、200、225、250		225,250, 315,350, 400		400、500、630		630、700、800		800、1000、1250		1600
额定绝缘电压Ui		V		500		800
额定冲击耐受电压Uimp		V		6000		8000
额定工作电压Ue		V		交流400		AC400/690
分断能力等级				L	中号	L	中号	L	L	中号	L	中号	L	中号	L	中号	L	中号	L	中号
极限短路分断能力Icu		kA	230V	35	50	35	50	35	35	50	50	75	50	75	-	-	-	-	-	85
			400V	25	35	25	50	35	35	50	50	65	50	65	75	75	85	85	75	85
			690V	-	-	8	10	8	8	10	10	20	10	20	-	30	-	30	-	30
工作短路分断能力Ics		kA	230V	18	50	18	50	22	22	50	50	50	50	50	-	-	-	-	-	50
			400V	18	22	18	25	18	18	25	35	32.5	35	42.5	50	50	50	50	36	50
			690V	-	-	4	5	4	4	5	5	10	5	10	-	15	-	15	-	15
飞弧距离	毫米			50							100
工作频率	电气寿命			3000		3000		3000	3000		2000年		2000年		2000年		800		500
工作频率	机械寿命			20000		20000		20000	20000		10000		10000		10000		5000		2500

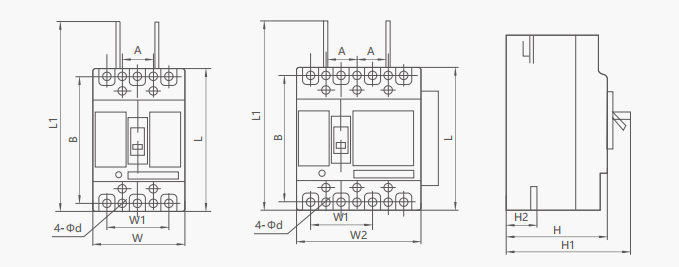

外形及安装尺寸(mm)

类型	外形尺寸（毫米）								安装尺寸（毫米）
类型	瓦	L	H	W1	W2	L1	H1	氢2	一个	乙	Φd
HKM3-63L	78	135	74	50	-	156	92	28	25	117	3.5
HKM3-63M	78	135	82	50	103	156	100	28	25	117	3.5
HKM3-125L	92	150	68	60	-	200	88	24	30	129	4.5
HKM3-125M	92	150	86	60	122	200	105	24	30	129	4.5
HKM3-160L	93	151	76	60	-	200	96	24	30	129	4.5
HKM3-250L	107	165	86	70	-	215	110	24	35	126	5
HKM3-250M	107	165	103	70	142	215	127	24	35	126	5
HKM3-400L	150	第257章	107	96	198	第357章	162	38	44	194	7
HKM3-400M	150	第257章	107	96	198	第357章	162	38	44	194	7
HKM3-630L	182	第271章	112	116	240	370	165	42	58	200	7
HKM3-630M	182	第271章	112	116	240	370	165	42	58	200	7
HKM3-800M	210	280	116	140	280	第385章	168	42	70	243	7
HKM3-1250M HKM3-1600M	210	406	158	140	-	610	193	60	70	第375章	11
